Изготовление печатной платы с помощью пленочного фоторезиста
|
|
| fylhttd | Дата: Среда, 08.05.2013, 13:39 | Сообщение # 1 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| Автор - Sailanser.
Итак, для работы нам понадобятся следующие материалы и инструменты:
1. Фольгированный стеклотекстолит.
2. Пленочный фоторезист.
3. Небольшая иголка.
4. Кальцинированная сода.
5. Ультрафиолетовая лампа на стандартный патрон 220V.
6. Пленка для струйного принтера.
7. Компьютер, струйный принтер, программа для разводки печатных плат.
8. Стирательная резинка.
9. Ножницы.
10. Стекло толщиной 4 мм.
11. Пластиковая емкость.
Для начала нам необходимо изготовить фотошаблон, через который мы впоследствии будем делать экспонирование нашей будущей печатной платы.

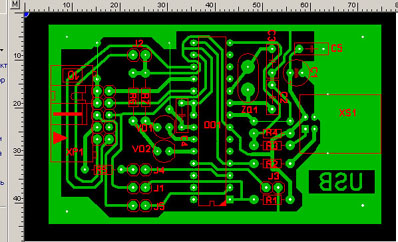

Открываем программу для создания печатной платы, тут предпочтения у каждого свои кто то любит P-CAD кто то Eagle сам же я предпочитаю платы делать в Sprint-Layout 4.0. В программе открыли файл будущей печатной платы.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 13:54 | Сообщение # 2 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| проверили что нет косяков неразведенных цепей и прочего. Провели, нет ничего вызывающего сомнения можно идти дальше.
Нажимаем на кнопочку, и открывается окно для вывода на печать.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 13:56 | Сообщение # 3 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| Т.к фоторезист негативный (белые области на черном поле) то необходимо поставить соответствующую галочку напротив опции негатив, а также отключить ненужные при печати слои.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 13:57 | Сообщение # 4 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| Также следует подумать над тем отображать зеркально изображение при выводе или нет т.к пленка для струйного принтера имеет только одну рабочую сторону и этой стороной необходимо будет прикладывать впоследствии к заготовке, для того чтобы увеличить контрастность и исключить боковую засветку. Сам обычно рисую на слое Ф2, а надписи располагаю на слое М1, так что в моем случае ничего отзеркаливать не надо.

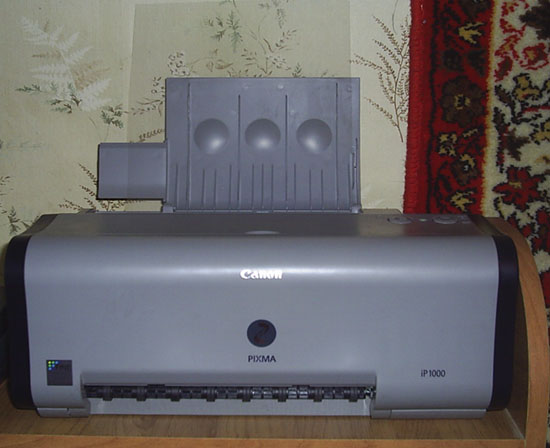

Теперь жмем кнопку и открывается окно настроек принтера, тут уж у кого как, я например, использую струйный принтер Canon Pixma 1000.
В настройках принтера ставим галочки как на рисунке:
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 13:58 | Сообщение # 5 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline

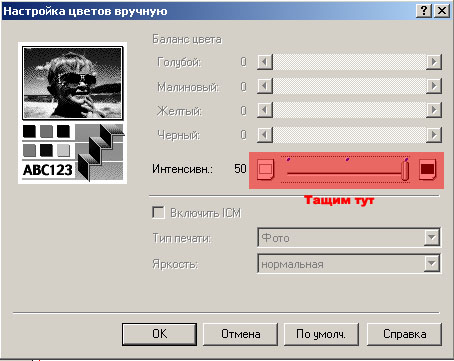

| Нажимаем кнопку "Задать" и в открывшимся окошке сдвигаем ползунок интенсивности до упора вправо.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:16 | Сообщение # 6 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| В результате этих действий мы говорим принтеру, что бы он лил побольше краски на те участки, которые будут черными. Далее жмем на кнопочку ОК, в окошке настройки цветов, и кнопку ОК в свойствах принтера.
Таким образом, мы создали фотошаблон, настроили принтер и все это дело у нас готово к печати.
Берем пачку с пленкой
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:18 | Сообщение # 7 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| достаем лист и ставим в принтер.
Помним, что у пленки для струйного принтера только одна сторона рабочая. Она МАТОВАЯ, определить ее очень просто к ней липнут пальцы.

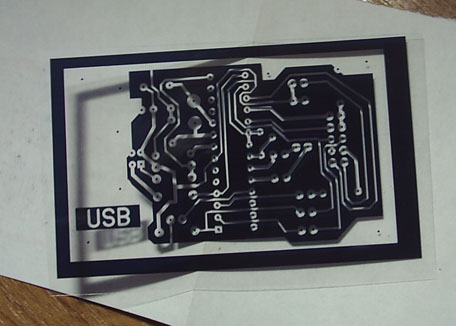

Печатаем наш фотошаблон.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:19 | Сообщение # 8 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| После того как напечатали, откладываем, куда-то в сторону минут на 10, чтобы дать ему просохнуть
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:20 | Сообщение # 9 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| Пока сохнет наш фотошаблон займемся подготовкой стеклотекстолита и нанесем на него фоторезист.

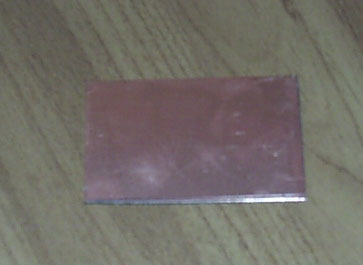

Из заготовленного ранее стеклотекстолита вырезаем небольшой по размерам кусочек, в идеале примерно с припуском 3-5 мм, больше с каждого края,чем размеры нашей будущей платы.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:21 | Сообщение # 10 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline

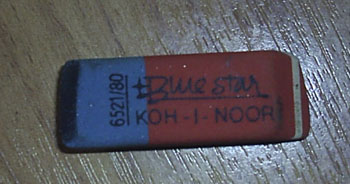

| Берем стирательную резинку
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:22 | Сообщение # 11 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| и тщательно проходимся по всей поверхности фольгированного стеклотекстолита. Это необходимо для того, чтобы убрать все пальцы, грязь и прочее, а также обеспечить хорошее прилегание пленочного фоторезиста. После того как прошлись по стеклотекстолиту стирательной резинкой, сдуваем все оставшиеся, после этого пылинки и остатки резинки. Промывать все это ацетоном или каким-то растворителем нельзя, не ляжет фоторезист, если что-то сдуть не получилось, то проходимся чистенькой тряпочкой. Не касаясь очищенной поверхности заготовки руками, (допускается держание за торцы) кладем на стол и отрезаем ножницами кусок фоторезиста.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:23 | Сообщение # 12 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| После того как отрезали, берем иголку, и с матовой стороны подцепляем матовую пленку и сдвигаем ее примерно на 0,5 сантиметра при этом пальцами не касаясь клеевого слоя на самом фоторезисте.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:24 | Сообщение # 13 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline

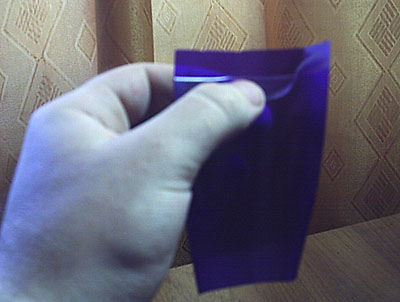

| Удерживая кусочек снятой пленки пальцами прикладываем его на край заготовки из стеклотекстолита и разравниваем пальцами с умеренным давлением для того, что бы пленка прилипла, как следует.
После того как пленка прилипла к краю пальцы правой руки помещаем с правой стороны под пленку, на тот кусочек матовой пленки, что снимали вначале.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:25 | Сообщение # 14 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| Теперь, не спеша, правой рукой примерно по 2-3 мм вытаскиваем матовую пленку, одновременно пальцами левой руки прижимая и разравнивая ее по поверхности фольги. Торопиться тут нет смысла т.к чем лучше придавите, тем лучше она ляжет на поверхность фольги стеклотекстолита.
После того как пригладили всю пленку, излишки обрезаем и получаем стеклотекстолит, покрытый пленочным фоторезистом.
|
| |
| |
| fylhttd | Дата: Среда, 08.05.2013, 18:26 | Сообщение # 15 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| Пока мы занимались подготовкой стеклотекстолита и нанесением на него пленочного фоторезиста, наш фотошаблон, который мы приготовили ранее, напечатали на пленке и оставили сушить, подсох. Так что берем ножницы и вырезаем его.
|
| |
| |
