Собери простой регулятор мощности для паяльника за час
|
|
| fylhttd | Дата: Понедельник, 27.05.2013, 23:51 | Сообщение # 1 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.
Как это работает?

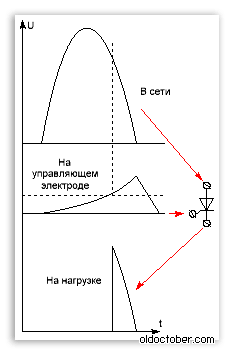

Вот так работает тиристор в цепи переменного тока. Когда сила тока, текущего через управляющий электрод, достигает определённого порогового значения, тиристор отпирается и запирается лишь тогда, когда исчезает напряжение на его аноде.
Примерно так же работает и симистор (симметричный тиристор), только, при смене полярности на аноде, меняется и полярность управляющего напряжения.
На картинке видно, что куда поступает и откуда выходит.
Ремарка.
В бюджетных схемах управления симисторами КУ208Г, когда есть только один источник питания, лучше управлять «минусом» относительно катода.
Схемные решения.
Простой регулятор мощности можно собрать на симисторе или тиристоре.
Регулятор мощности на симисторе КУ208Г.
VS1 – КУ208Г
HL1 – МН3… МН13 и т.д.
R1 – 220k
R2 – 1k
R3 – 300E
C1 – 0,1mk
На этой схеме изображён, на мой взгляд, самый простой и удачный вариант регулятора, управляющим элементом которого служит симистор КУ208Г. Этот регулятор управляет мощностью от ноля до максимума.
Назначение элементов.
HL1 – линеаризует управление и является индикатором.
С1 – генерирует пилообразный импульс и защищает схему управления от помех.
R1 – регулятор мощности.
R2 – ограничивает ток через анод — катод VS1 и R1.
R3 – ограничивает ток через HL1 и управляющий электрод VS1.
|
| |
| |
| fylhttd | Дата: Вторник, 28.05.2013, 00:04 | Сообщение # 2 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| Регулятор мощности на мощном тиристоре КУ202Н.
VS1 – КУ202Н
VD — 1N5408
R1 – 220k
R3 – 1k
R4 – 30k
C1 – 0,1mkF
Похожую схему можно собрать на тиристоре КУ202Н. Её отличие от схемы на симисторе в том, что диапазон регулировки мощности регулятора составляет 50… 100%.
На эпюре видно, что ограничение происходит только по одной полуволне, тогда как другая беспрепятственно проходит через диод VD1 в нагрузку.
Регулятор мощности на маломощном тиристоре.
VS1 – BT169D
VD1 – 1N4007
R1 – 220k
R3 – 1k
R4 – 30k
R5* – 470E
C1 – 0,1mkF
Данная схема, собранная на самом дешёвом маломощном тиристоре B169D, отличается от схемы приведённой выше, только наличием резисторе R5, который вместе с резистором R4 являются делителем напряжения и снижают амплитуду сигнала управления. Необходимость этого вызвана высокой чувствительностью маломощных тиристоров. Регулятор регулирует мощность в диапазоне 50… 100%.
Регулятор мощности на тиристоре с диапазоном регулировки 0… 100%.
VS1 – BT169D
VD1… VD4 – 1N4007
R1 – 220k
R3 – 1k
R4 – 30k
R5* — 470E
C1 – 0,1mkF
Чтобы регулятор на тиристоре мог управлять мощностью от ноля до 100%, нужно добавить в схему диодный мост.
Теперь схема работает аналогично симисторному регулятору.
|
| |
| |
| fylhttd | Дата: Вторник, 28.05.2013, 01:07 | Сообщение # 3 |
|
Генерал-полковник
Группа: Администраторы
Сообщений: 852
Статус: Offline
| Конструкция и детали.
Регулятор собран в корпусе блока питания некогда популярного калькулятора «Электроника Б3-36».
Симистор и потенциометр размещены на стальном уголке, изготовленном из стали толщиной 0,5мм. Уголок прикручен к корпусу двумя винтами М2,5 с использованием изолирующих шайб.
Резисторы R2, R3 и неоновая лампа HL1 одеты в изолирующую трубку (кембрик) и закреплены методом навесного монтажа на других электроэлементах конструкции.
Для повышения надёжности крепления штырей вилки, пришлось напаять на них по несколько витков толстой медной проволоки.

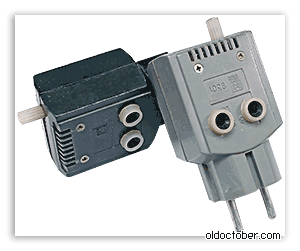

Так выглядят регуляторы мощности, которые я использую много лет.
Дополнительный материал.

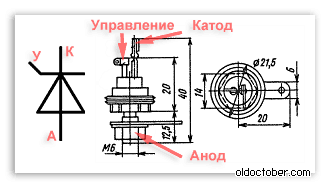

Цоколёвка (распиновка) крупных отечественных симисторов и тиристоров. Благодаря могучему металлическому корпусу эти приборы могут без дополнительного радиатора рассеивать мощность 1… 2 Ватта без существенного изменения параметров.
Цоколёвка мелких популярных тиристоров, которые могут управлять напряжением сети при среднем токе 0,5 Ампера.
Тип прибора
MCR100-6(8),
BT169D(E, G)
Катод 1
Управ. 2
Анод 3
CR02AM-8
Катод 3
Управ. 1
Анод 2
Резисторы любые от 0,25 Ватта и выше. Потенциометр на 0,5 Ватта и выше. Конденсатор на 400 Вольт, но если нет, то можно и более низковольтный.
|
| |
| |
